圓管：φ15 - φ160 mm
矩形管：外接圓≤φ160mm
異型管：外接圓≤φ160mm
上料長度：6200mm
約5500KG
約9982*3154*1881mm
1. 經濟限量機型：多材質、多形狀、三維加工，滿足客戶各種管材切割需求。
2. 優秀加工性能：全行程氣動卡盤，自動定心，切割穩定性好，產品精度高。
3. 智能切管系統：交互界面人性化設計，豐富的管材工藝數據庫，操作簡單方便。

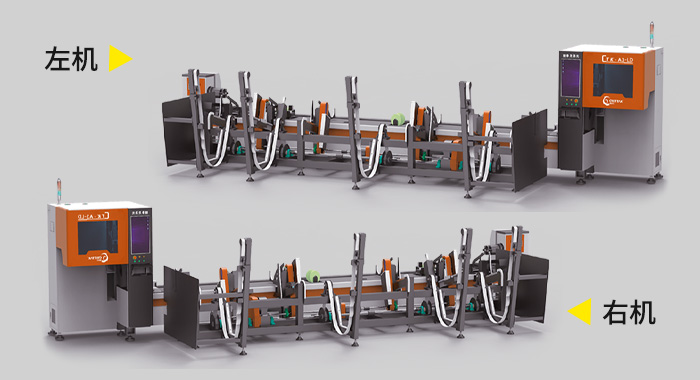

4. 左/右機型定制：可適應廠房擺放位置，節省占地面積，省人更省空間。

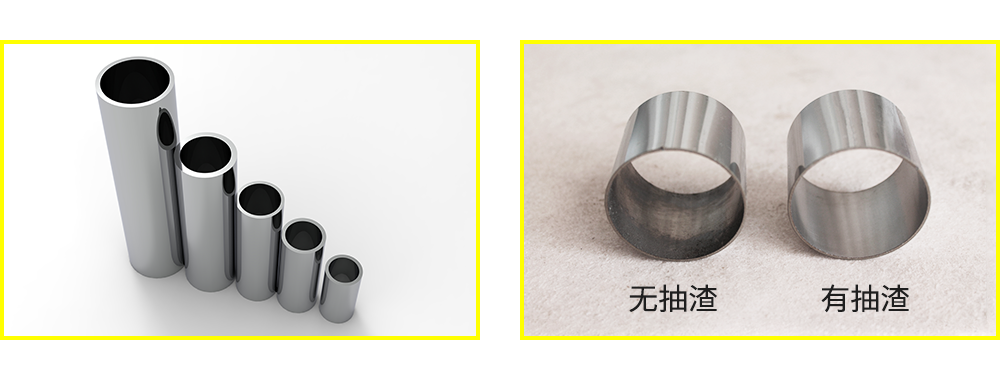

5. 抽渣系統（選配）：解決管材內壁渣滓無殘留，省去二次振動拋光工藝。
6. 高效上料系統（選配）：料架高剛性設計，上料換料平穩、快速，循環時間約10秒。
圓管直徑φ15mm-160mm
矩形管/型材/異型管：外接圓≤φ160mm
多材質：不銹鋼、碳鋼、鍍鋅、鐵、銅、鋁
多形狀：圓管、矩方管、異型管、工字鋼、槽鋼、角鋼
解決內壁殘?jiān)ㄟx配）
市場應用范圍廣泛的智能切管系統，人機交互界面，個性化設計，
擁有豐富的管材加工數據，操作人員一學就會操作。

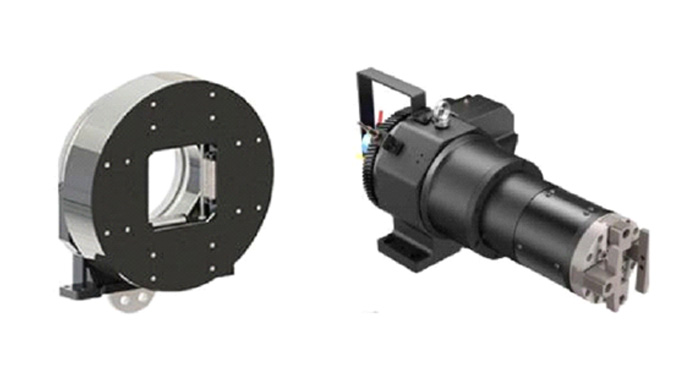

卡盤為165全行程氣動卡盤，內置式氣缸，安裝方便，
全范圍夾持適用管件，全行程，提高生產效率，
四爪導向運用導軌機構傳動，使得四爪直線性及穩定性更高，真正達到自定心作用，
無需額外調整四爪位置，大大降低調機的人工成本，提高生產效率，穩定性及耐磨性能更為優良。

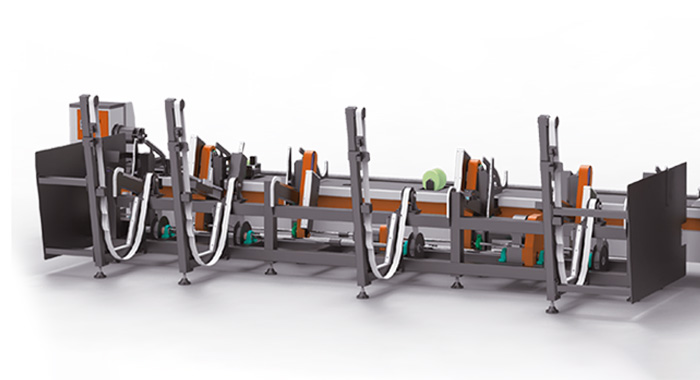

全自動上料系統，性價比更高，速度再快30%，
料架高剛性設計，上料平穩、快速，循環時間10秒左右。
廠房占地面積更小，能節省20%面積，降低成本。
有多種配置可選，速度不變，價格美麗

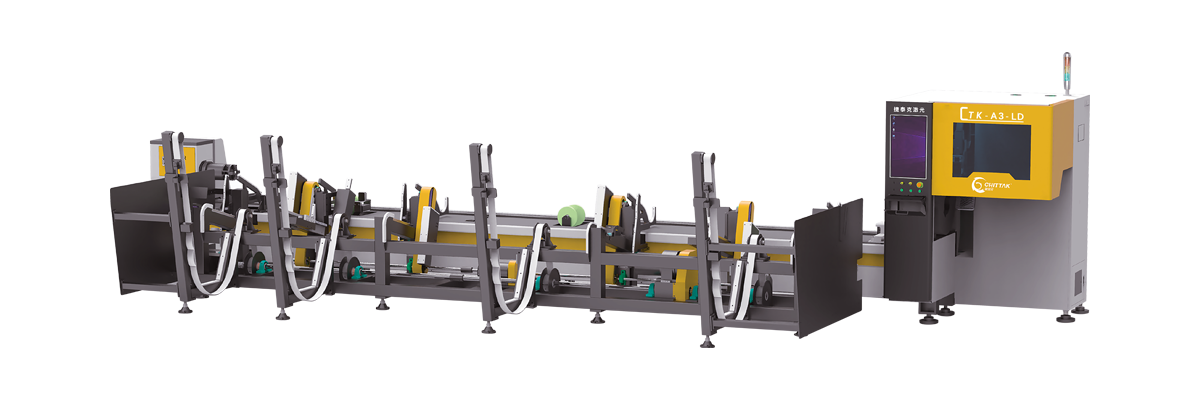

CTK-A3-LD（全自動上料架）

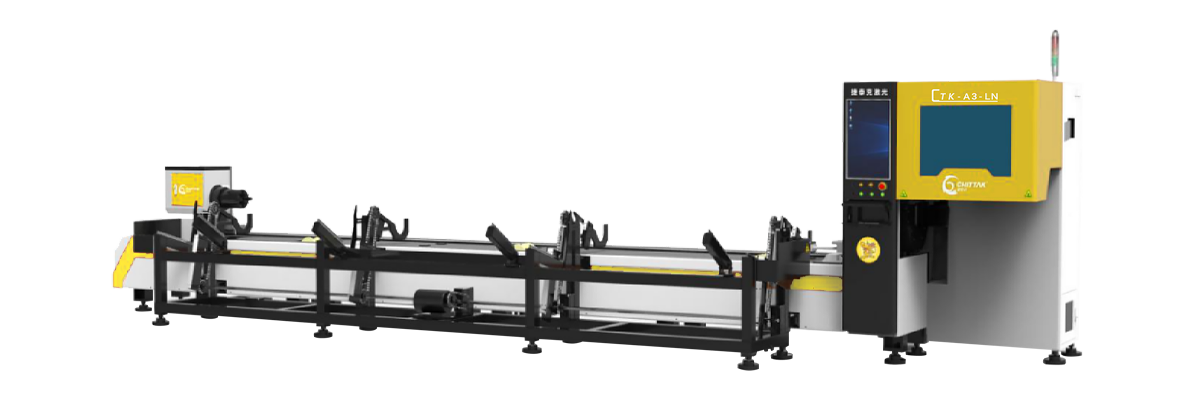

CTK-A3-LN（半自動上料架）

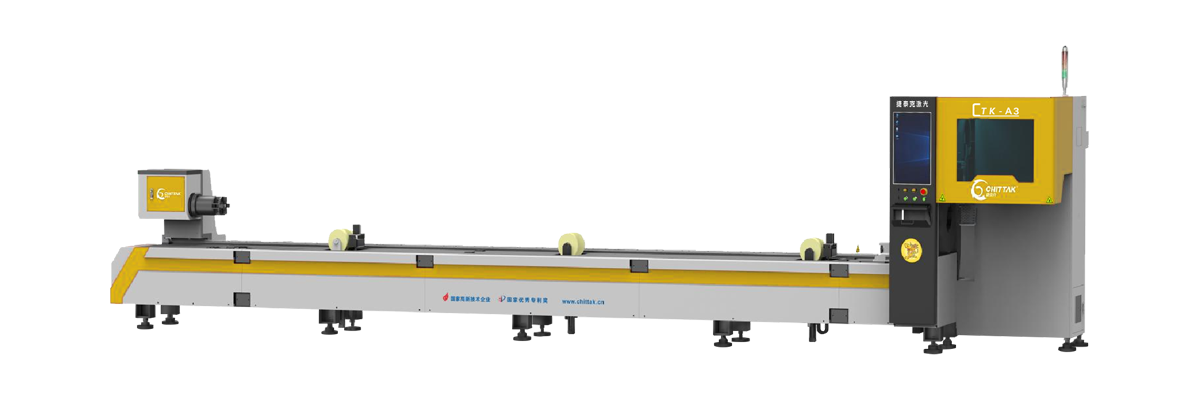

CTK-A3
| 設備配置 | 參數 | ||
|---|---|---|---|
| 型號 | CTK-A3 | CTK-A3-LN | CTK-A3-LD |
| 激光功率 | 1000W~3000W | ||
| 管材加工范圍 |
圓管：直徑φ15mm~160mm 矩形管/型材/異型管：外接圓≤φ160mm 上料長度6200mm |
圓管：直徑φ20mm~160mm 矩形管/型材/異型管：外接圓≤φ160mm 上料長度6000mm |
|
| 定位精度 | ±0.05mm/m | ||
| 最大加速度 | 1G | ||
| 卡盤承重 | ≤120kg | ||
| 控制系統 | 柏楚控制系統 | ||
| 機器尺寸 | 約8900*1350*1750mm | 約8900*1900*1900mm | 約9982*3154*1881mm |
| 整機重量 | 約4000kg | 約5000kg | 約5500kg |
