圓管：φ8 ~ φ120mm
矩形管：外接圓＜φ220mm
上料長度：6500mm
約5000KG
約9100mm x 2200mm x 2400mm
1. 卓越高效加工：總線系統五軸聯動，實現空間蛙跳、飛行切割工藝，提效50%以上。
2. 智能切管系統：交互界面人性化設計，豐富的管材工藝數據庫，操作簡單方便。
3. 特殊床身設計：加強型一體化焊接床身，歷經退火和兩次時效處理，穩定性好。
4. 保養簡單方便：前卡盤密封性好，防塵更耐用；后卡盤自動吹氣，管壁更干凈。
5. 半自動上料架（選配）：實現自動夾持、推送、精準送料，循環上料速度快。
圓管直徑：φ8mm-120mm
矩形管/型材/異型管：≤φ120mm
多材質：不銹鋼、碳鋼、鍍鋅、鐵、銅、鋁
多形狀：圓管、矩方管、異型管、工字鋼、槽鋼、角鋼
采用空間蛙跳技術和飛行切割技術；
五軸聯動，空移路徑優化，切割速度快，精度高。
市場應用范圍廣泛的智能切管系統，人機交互界面?zhèn)€性化設計，
擁有豐富的管材加工數據，操作人員一學就會操作。
采用輕量化材質，自動精準定心，實現高速自動化加工；
卡盤密封性好，避免切割粉塵進入，噪音小，更耐用；
后卡帶自動吹氣，可以進行管內壁清潔，避免更多粘渣。
專門為高速切割要求設計和制造一體化焊接床身，
經過去應力退火及兩次時效處理，確保長期運行精度高，穩定性好。
整機采用總線傳輸系統，讓每個伺服電機同步響應運作；
尤其對中小管材加工效果特別好。
實現圓管。方管、矩形管的夾持，自動推送功能，需人工輔助排列；
調機方便，保證管材中心對準主機卡盤位置，實現精準送料；
循環上料速度快，循環速度可控制在15~20秒內。
有多種配置可選，速度不變，價格美麗

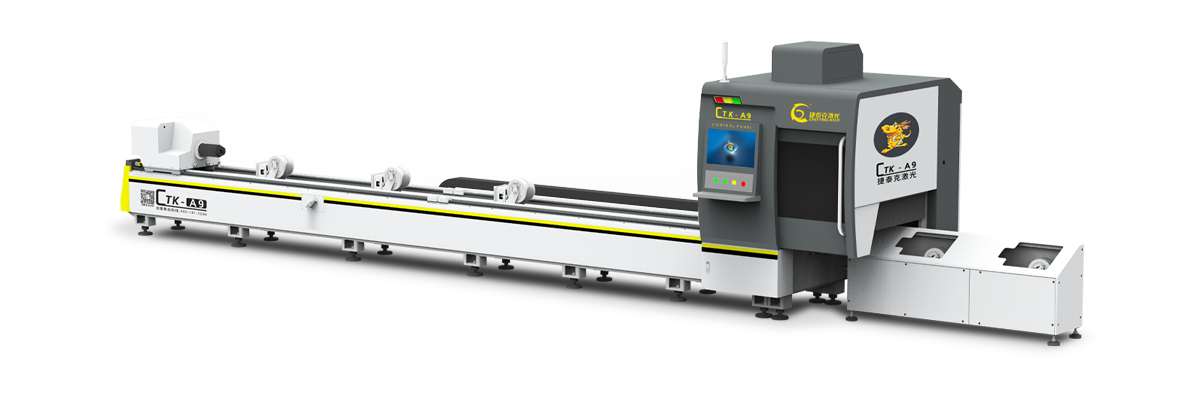

CTK-A9

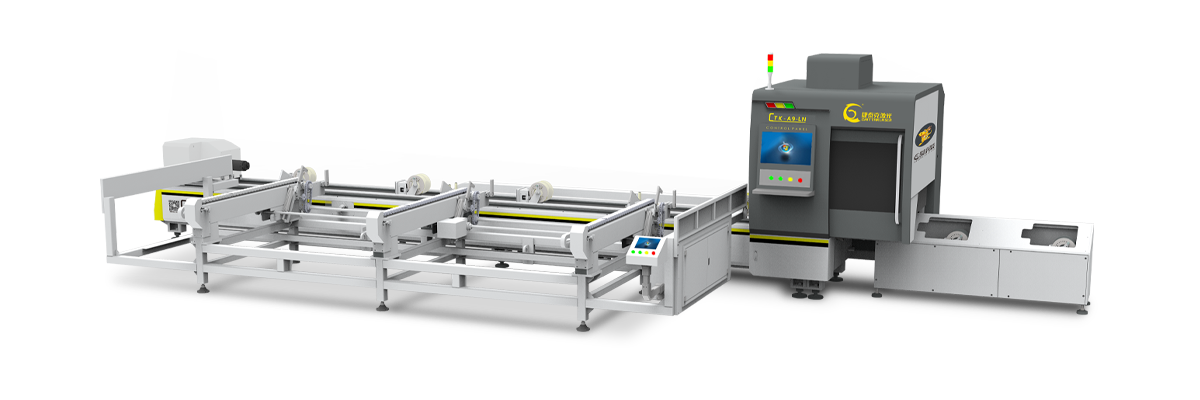

CTK-A9-LN
| 設備配置 | 參數 | |
|---|---|---|
| 型號 | CTK-A9 | CTK-A9-LN |
| 激光功率 | 1000W~3000W | |
| 管材加工范圍 |
圓管：直徑φ8mm~120mm 矩形管/型材/異型管：外接圓≤φ120mm |
圓管：直徑φ20mm~100mm 矩形管/方管：φ20mm~80mm |
| 定位精度 | ±0.05mm/m | |
| 管材長度范圍 | ≤6200mm | ≤6000mm |
| 卡盤最大轉速 | 150RPM | |
| 最大加速度 | 1.5G | |
| 單根管材承重 | ≤90kg | |
| 機器尺寸 | 約9100mm*2200mm*2300mm（不包括接料組件） | |
| 整機重量 | 約5000Kg | 約6000Kg |
